Hệ thống Cơ Điện Nước (MEP) được ví như hệ mạch máu nuôi dưỡng toàn bộ công trình. Vì 95% đường dây và ống nước được chôn ngầm trong bê tông và tường gạch, việc thi công đúng chuẩn kỹ thuật ngay từ đầu là điều kiện sống còn.
1. Bảng tiêu chuẩn lắp đặt hệ thống điện âm tường
| Thiết bị điện | Quy cách kỹ thuật H77CONS | Tiêu chuẩn an toàn |
|---|---|---|
| Dây cáp điện động lực & Chiếu sáng | Cáp đồng bọc nhựa Cadivi chính hãng (CV 1.5, 2.5, 4.0, 6.0 mm²) | Chịu tải cao, không bị quá nhiệt sinh hỏa hoạn |
| Ống luồn dây điện âm tường | Ống cứng PVC hoặc ống ruột gà chống cháy Sino/Nanoco | Chống chuột bọ cắn và chống cháy lan |
| Tủ điện phân phối từng tầng | Mỗi tầng có 1 tủ điện phụ trang bị MCB chống quá tải và RCBO chống giật 30mA | Sự cố tầng nào chỉ ngắt điện tầng đó, bảo vệ tính mạng |
| Dây tiếp địa an toàn (PE) | Toàn bộ ổ cắm 3 chấu đều được đấu nối dây tiếp địa dẫn về cọc tiếp địa đóng sâu dưới đất | Triệt tiêu điện rò rỉ từ vỏ máy giặt, tủ lạnh, bình nóng lạnh |
2. Tiêu chuẩn hệ thống cấp thoát nước sinh hoạt
- Độ dốc đường ống thoát nước thải: Đảm bảo độ dốc từ 1.5% đến 2.0% về phía hố ga (độ dốc quá nhỏ gây tắc nghẽn mỡ cặn, độ dốc quá lớn khiến nước thoát nhanh mà chất thải rắn đọng lại).
- Ống thông hơi thoát khí: Mỗi nhánh thoát nước bồn cầu bắt buộc phải có ống thông hơi Ø60 vươn thẳng lên nóc nhà để tránh hiện tượng rút nước xi phông gây mùi hôi thối.

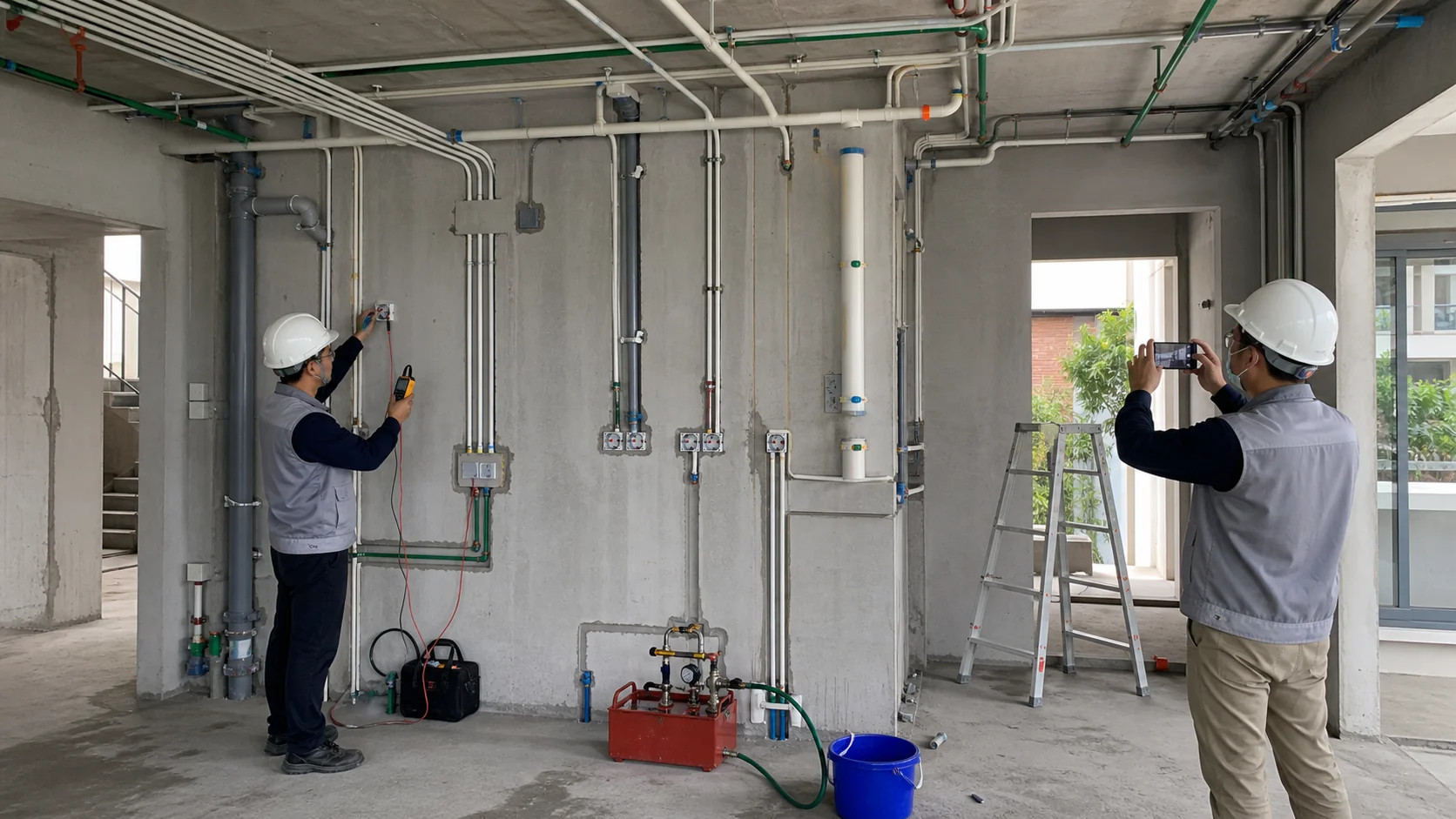

❝Quy trình kiểm tra H77CONS: Bắt buộc thử áp lực đường ống cấp nước bằng máy bơm áp 8 - 10 bar trong 24h trước khi trát tường che ống.
Checklist nghiệm thu điện nước MEP
- Chụp ảnh và bàn giao bản vẽ hoàn công vị trí chính xác của từng đường ống ngầm cho chủ nhà.
- Ống nước nóng lạnh hàn nhiệt PPR chịu nhiệt độ cao không bị rò rỉ tại các mối hàn cút góc.
- Không luồn chung dây điện 220V và dây tín hiệu Internet/Truyền hình trong cùng một ống luồn.
- Bố trí van khóa nước tổng cho từng khu vực phòng vệ sinh riêng biệt.
❝🛡️ Cam kết biên tập H77CONS: Bảng số liệu dùng để tra cứu sơ bộ, không thay thế hồ sơ thiết kế, chỉ dẫn kỹ thuật, giấy phép hoặc ý kiến của cơ quan có thẩm quyền. Mọi thông số áp dụng cho công trình cụ thể đều được kiểm tra lại theo hiện trạng và hồ sơ được duyệt.
❝Quy chuẩn áp dụng: QCVN 01:2021/BXD về Quy hoạch xây dựng & các quy định của UBND TP.HCM về quản lý kiến trúc đô thị. Các thông số có thể thay đổi theo từng khu vực và quy hoạch phân khu.
